环保门禁电子台账系统方案

一、方案背景

为了实现代化企业管理，提高物资的运输效率，确保企业安全生产，降低管理成本，达到企业与环境和谐发展的目的，依据《重点行业移动源应急管控技术要求》设计出一套软硬件结合的运输车辆电子台账管理系统。主要由数据管理系统、门禁管理系统、车牌识别系统、图片抓拍系统、视频监控系统、不间断供电系统组成，该平台将实现车辆、管理部门和监管部门的信息协同无纸化办公，追求达到车辆现代化、精细化、高效化管理。

二、适用行业

本标准适用于在开展重污染天气绩效分级、实施超低排放改造等工作时，需要加强移动源管理的重点行业企业和矿山、码头等重点用车单位。重点行业:钢铁、焦化、水泥、氧化铝、电解铝、炭素、铜冶炼、钼冶炼、铅锌冶炼、石灰窑、铁合金、铸造、再生铜铝铅锌、有色金属压延、陶瓷、耐火材料、岩棉、玻璃、砖瓦窑、玻璃钢、纤维素、建筑防水材料、制药工业、农药制造、涂料制造、油墨制造、汽车制造、工程机械制造、工业涂装、炼油与石油化工、炭黑、煤制氮肥、家具制造、包装印刷、人造板制造、塑料人造革与合成革制造、橡胶制品制造、皮革制品和制鞋等39个重点行业的运输管理，拟申报A、B(含B-)级和引领性的企业需满足本标准要求。

三、系统功能

本运输车辆电子台账系统，由识别抓拍单元对车辆号牌进行识别判断，第一次来厂车辆应登记所有台账信息，再次来厂车辆只需要核验台账基础信息，登记货物运输信息即可，有效提高通行效率，登记完台账信息，系统自动完成拍照存储功能，门禁控制器接收到放行信号，控制门禁道闸放行，车辆进入厂区，视频监控系统记录车辆行驶路线视频传送给数据管理中心保存，车辆装卸货完成，到达门口检查区域，保安先对车辆进行人工检查，然后操作系统放行车辆，系统自动对车辆进行拍照存储，门禁控制器控制到道闸升起，放车辆离厂，每次运输电子台账记录可通过专门标签查询。

运输车辆也可以提前预登记台账基础信息，等车辆到达门禁系统后，只需要检查台账基础信息，登记该车运输货物信息即可通行。

场内运输车辆和场内非移动机械电子台账设置有专门的台账登记标签和台账查询标签，方便管理方监管方查询。

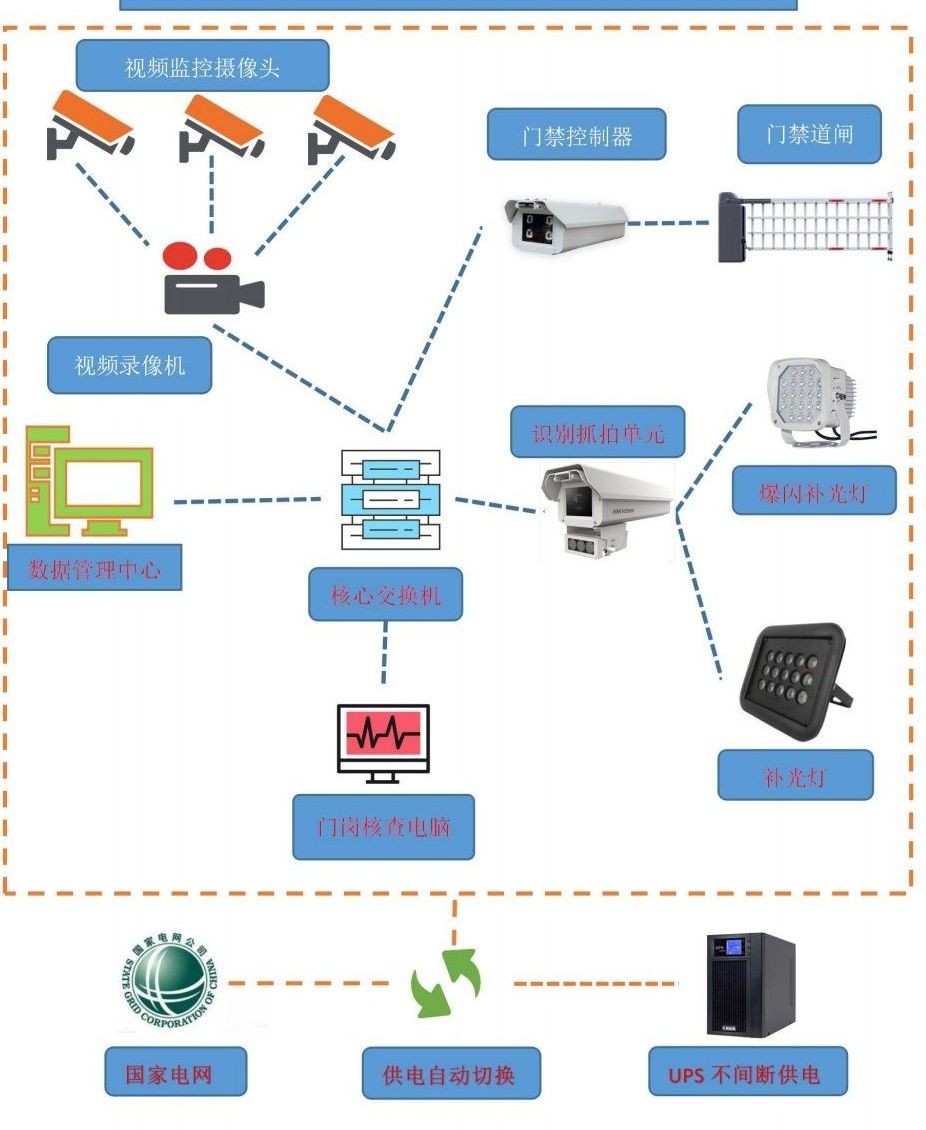

四、系统架构图

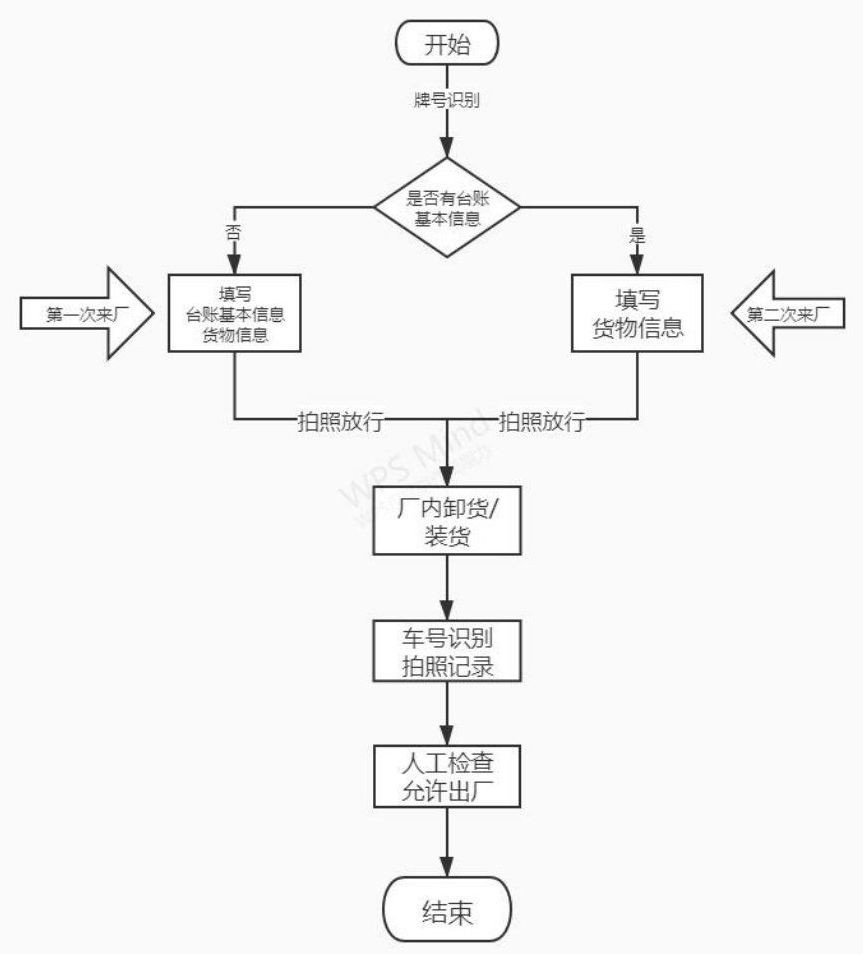

五、运输车辆台账登记流程图

六、市局环保门禁平台对接

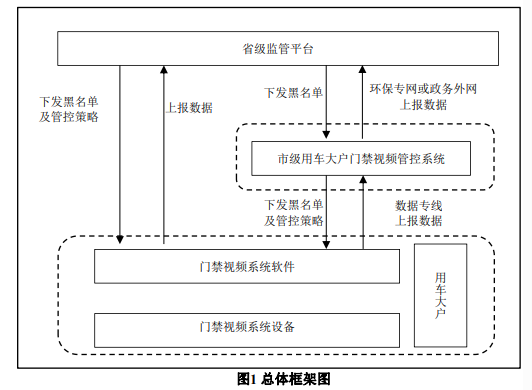

1、业务功能

企业门禁视频系统与市级用车大户门禁视频管控系统联网，实现企业进出厂运输车辆实时监 管功能。 企业门禁视频系统应具备车辆信息采集、车辆信息校验、车辆进出管理、信息统计、照片采 集、视频监控、数据储存和交换等功能；应采集进出车辆的排放阶段、燃料类型、车牌类型、车 牌号、车辆识别代码（VIN）、发动机号、车队信息、运输货物类型及运输量、行驶证照片、随 车清单照片等信息，并建立相应的数据库。 市级用车大户门禁视频管控系统应具备企业信息管理、黑名单和管控策略下发、车辆信息校 验、违规报警、信息统计分析和评估等功能。 企业门禁视频系统、市级用车大户门禁视频管控系统及相关控制软件应具备时间同步的功能， 确保系统与北京时间（中国国家标准时间）保持一致。

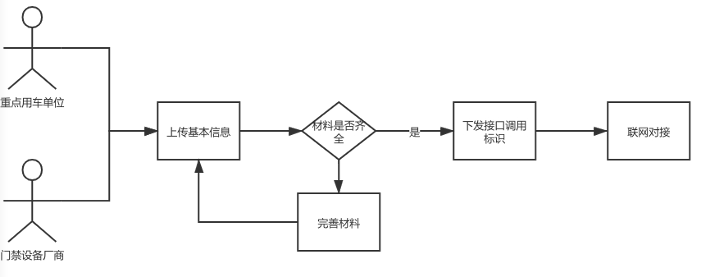

2、对接流程

企业门禁视频系统与市级用车大户门禁视频管控系统联网，需要向市级用车大户门禁视频管 控系统提交门禁设备厂商信息和企业基本信息，门禁设备厂商信息和企业应承诺资料齐全且真实 有效，监管系统下发门禁厂商标识和地市标识码，企业和门禁设备厂商进行联网对接。

门禁设备厂商信息包括：企业名称、统一社会信用代码、企业法人、企业地址、企业类型、 注册日期、经营范围、联系人、联系电话、营业执照照片、企业门禁服务合同或相关证明文件。 企业信息包括：企业名称、统一社会信用代码、企业地址、行政区划代码等信息。

3、管控要求

常规管控状态下，市级用车大户门禁视频管控系统接收企业门禁视频系统进出厂车辆基本信 息，并对纳入黑名单车辆下发到企业进行提示。 重污染应急管控状态下，市级用车大户门禁视频管控系统下发车辆管控策略，并按照预警级 别及企业“一企一策”车辆管控策略，严格控制载货车辆的进出，企业门禁视频系统对企业进出车 辆进行校验，对于违规车辆、黑名单车辆道闸锁定，当人工抬杆放行车辆时，企业门禁视频系统 发出违规报警，市级用车大户门禁视频管控系统接收重污染应急管控状态下正常进出车辆信息和 违规进出车辆信息及关键照片、视频。

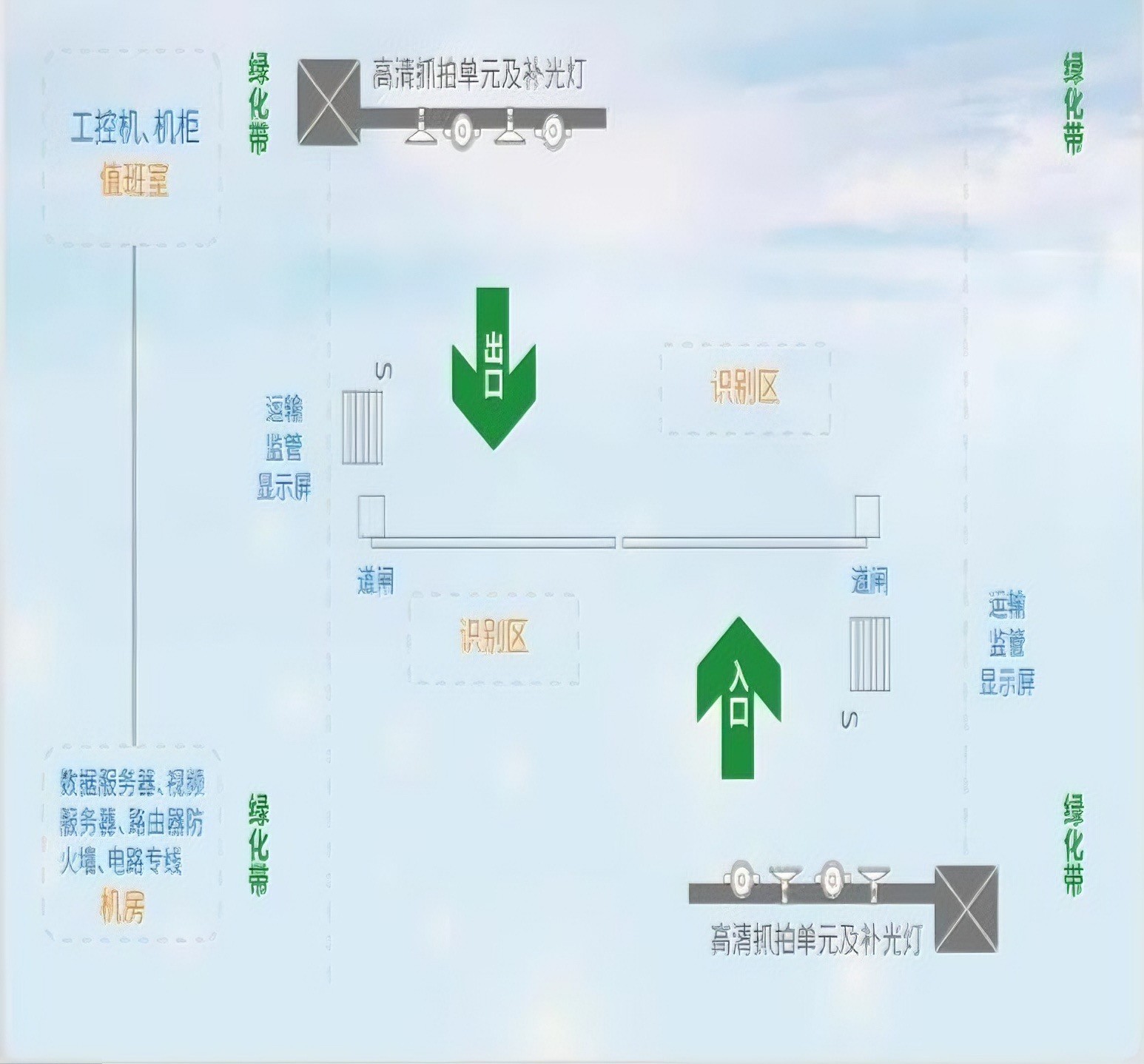

七、施工示意图

八、硬件设备

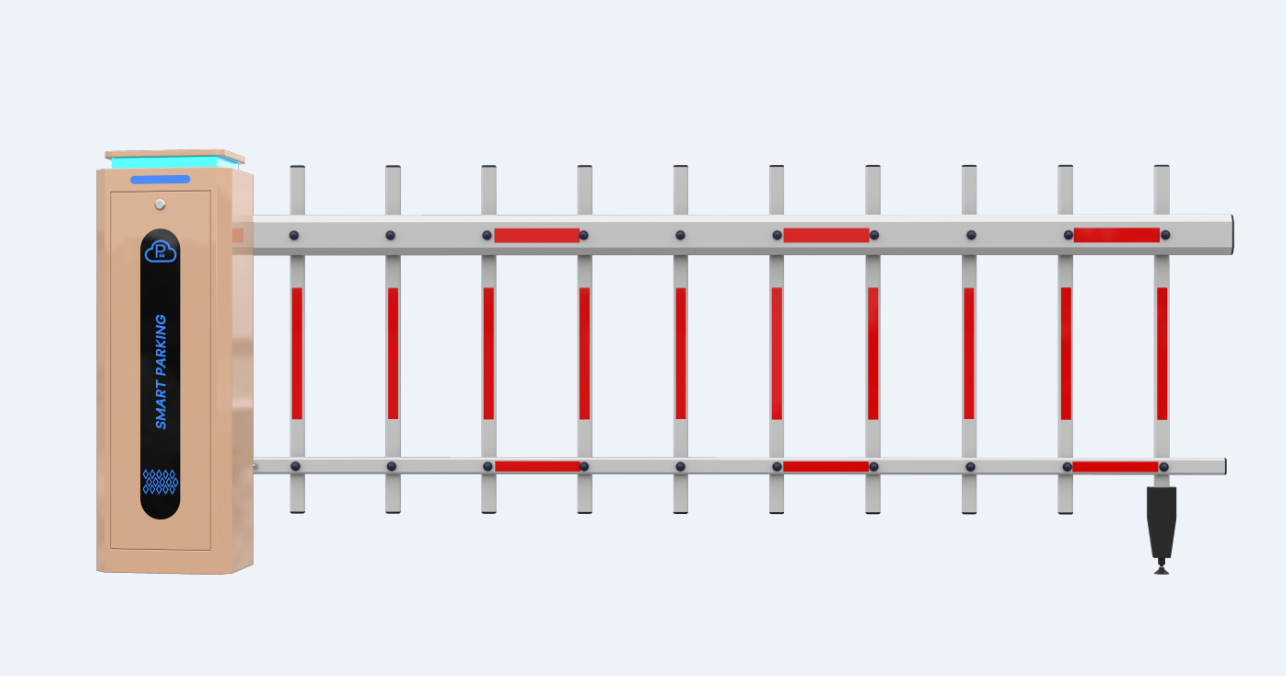

1、门禁道闸、

功能：阻止未登记台账信息车辆进出厂区

技术参数：直杆道闸，工作电源：220V±15％ 50／60HZ；电机功率280W；闸杆长度≤6米，起落杆速度：3s～8s，3m栅栏杆运行速度小于3s，4m栅栏杆运行速 度小于 6S；6m栅栏杆运行速度小于 8S；耐电电压1830V／3.49MA 漏电电流0.13-0.45MA；绝缘电阻＞200MΩ 功率因素 0.86；防护等级：IP54；环境温度-25℃～＋50℃；

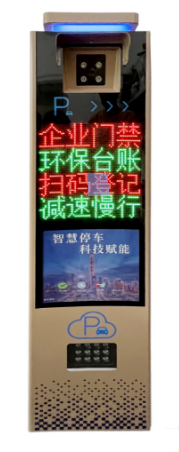

2、车牌识别出入口设备

功能：识别抓拍车牌，输出车牌号码、抓拍图片

技术参数：相机像素 高清500万像素、相机识别率 99.9%

通讯协议 SDK、ONVIF、HTTP、MQTT、RTSP、TCP/IP、UDP、RS485、NTP

适应车速 0-40公里/小时、识别车牌类型：普通蓝牌、黄牌、新能源车牌、教练车、警车、新武警、新使馆牌照、喇叭功率 8欧5瓦、LED光 高亮LED、LED可视角度 ±35°X±20°、LED驱动方式 1/16扫描设备工作电压 220V、补光灯电压 220V、设备尺寸 360mm*160mm*1430mm

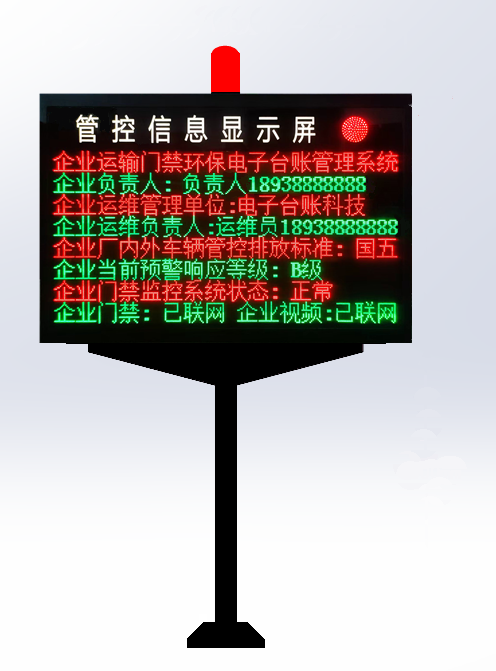

3、信息显示屏

功能：显示企业信息，车辆信息、环保信息等

技术参数：立柱高度100cm、屏尺寸1310*880cm、8行16字显示、可显示环保所需的信息，过车信息等、带1路红绿灯输出、1路报警警灯输出、1路背光灯输出，可实现不同需求定制。

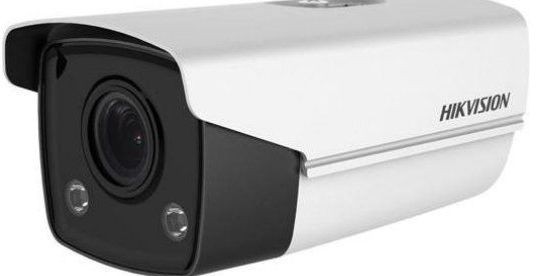

4、监控相机

功能：拍摄视频画面

技术参数：400万全彩高清摄像机；最高分辨率可达1920x1080＠25fps，并可输出实时图像；支持GBK字库，支持更多汉字及生僻字叠加，支持OSD颜色自选；支持3D数字降噪，支持120dB宽动态；Smart侦测：10项行为分析，4项异常检测，1项识别检测；Smart编码：支持低码率、低延时、ROI感兴趣区域增强编码、支持Smart265编码，可根据场景情况自适应调整码率分配，有效节省存储成本；支持ONVIF（PROFILE S，PROFILE G），ISAPI协议；符合IP67级防尘防水设计，可靠性高；支持10M／100M自适应网口

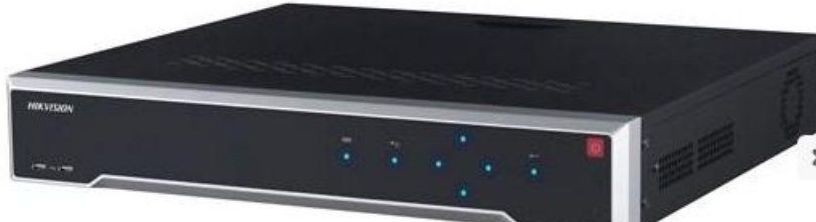

5、视频录像存储设备

功能：录制存储录像资料

技术参数：4盘位置NVR；电源 AC220V，50Hz；功耗≤20W（不含硬盘）；工作温度-10℃--＋55℃；工作湿度10％--90％；网络视频输入32路；网络视频接入带宽 60Mbps；网络视频接入协议 HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CA；NON、HUNT、ONVIF（版本支持2.5）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO；HDMI输出1路，分辨率：1024x768／60Hz，1280x720／60Hz， 1280x1024/60Hz,1600x1200/60Hz,1920x1080/60Hz,2K(2560x1440)/60Hz,   4K（3840x2160）／30Hz；预览分割1／4／6／8／9／16 画面，录像分辨率12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/2CIF/CIF/QCIF ；录像模式 手动录像、定时录像、事件录像、移动侦测录像、报警录像、动测或报警录像、动测和报警录像；回放模式 即时回放、常规回放、事件回放、标签回放、智能回放、视频摘要回放、分时段回放、外部文件回放；******容量 每个接口支持容量******6TB的硬盘；

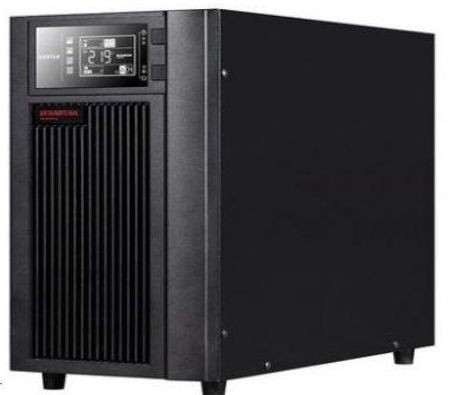

6、UPS

功能：输出稳定电压供给设备，停电后为管理系统持续供电

技术参数：容量6000VA 5400W；输入电压 AC 120-275V 40-70Hz 单相二线＋接地；输入公因：≥0.99；效率 市电模式＞94％，ECO模式＞98％；输出精度±1％；输出波形 纯净正弦输出；环境温度0°～45°；电池形式外置；（供参考，根据续航需求定制）

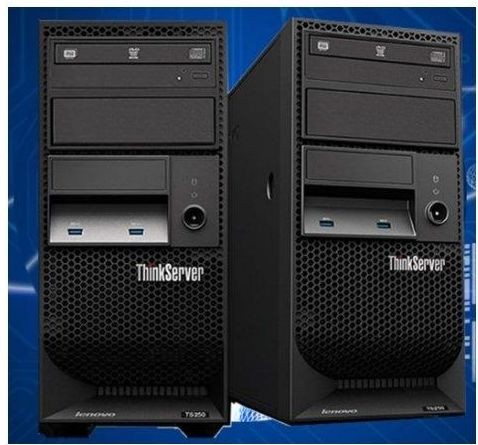

7、数据服务器

功能：存储车辆电子台账数据

技术参数：16G内存，I7处理器、256G+2*1T SATA硬盘，2G独立显卡，系统 win10 SQLSever2008R2；输入电压 AC 120-275V 40-70Hz；工作温度0°～45°；7x24小时开机，通电自动启动；

8、辅助线材、安装立杆、千兆交换机、光纤收发器、高拍仪

线材：电源线60227IEC53（RVV）-300／500V 2x1.5 GB5023.5-2008；

网线：UTP CAT6 0.57BC YD／T 1019-2013

高拍仪：具备二次开发功能，可清楚识别行驶证照片。

9、方案作为参考，实际使用设备以考察完现场后作出的设备清单为准

九、软件功能

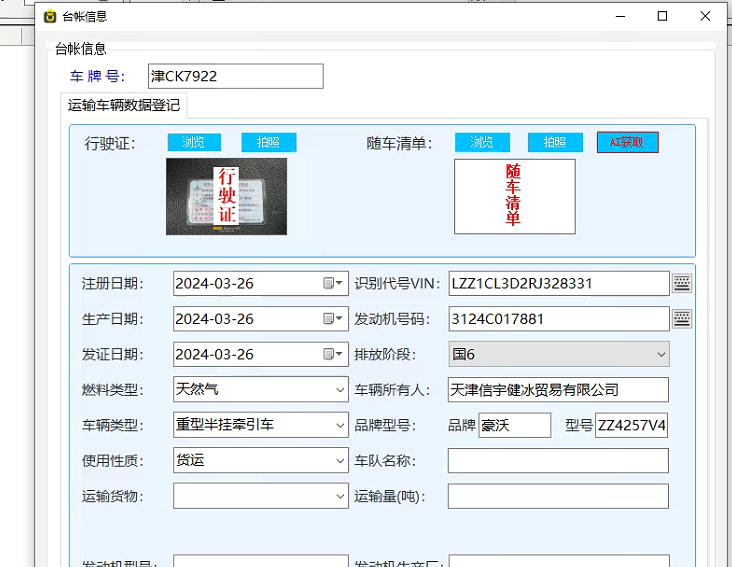

1、台账登记

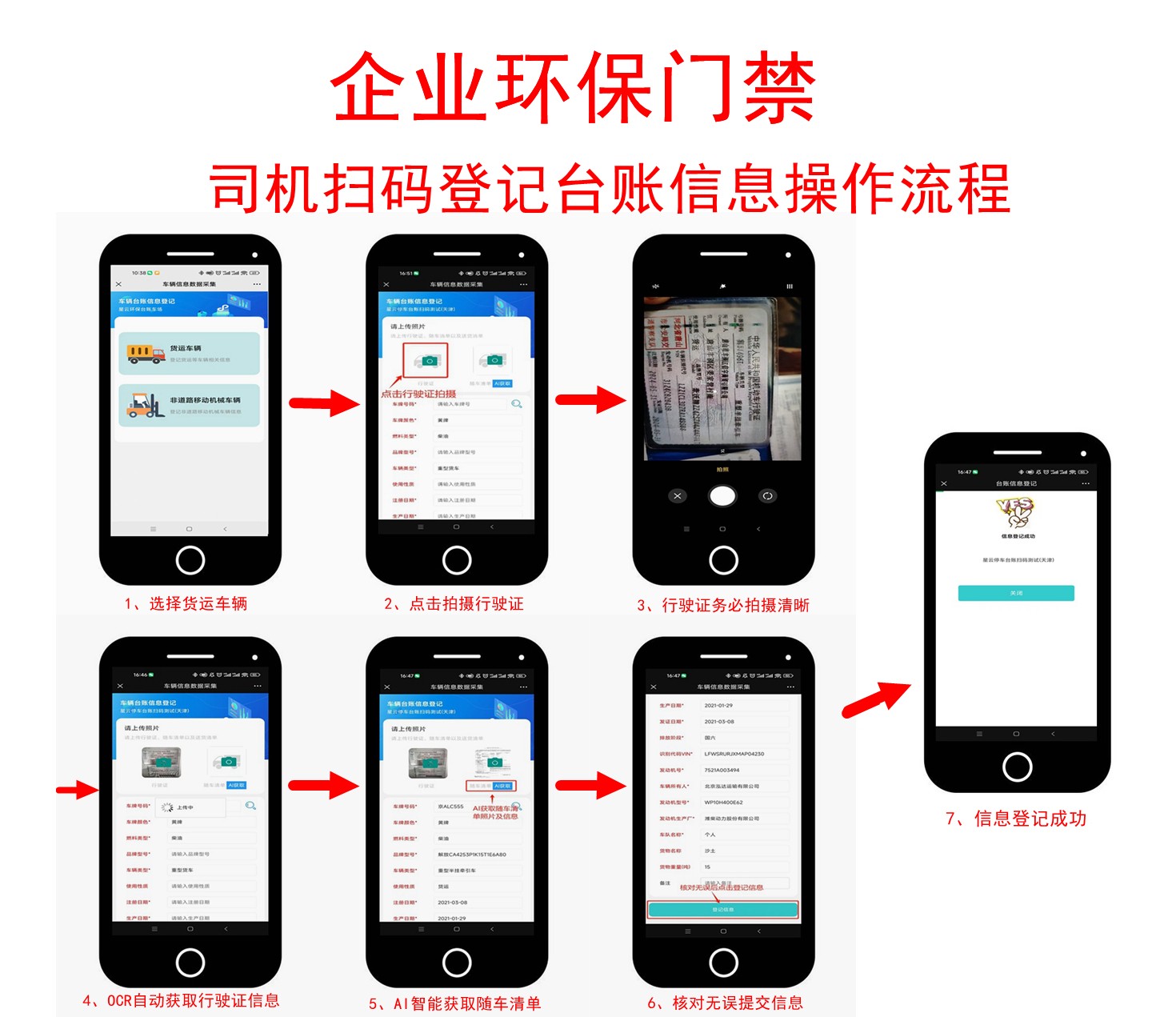

1.1、小程序扫码录入台账信息

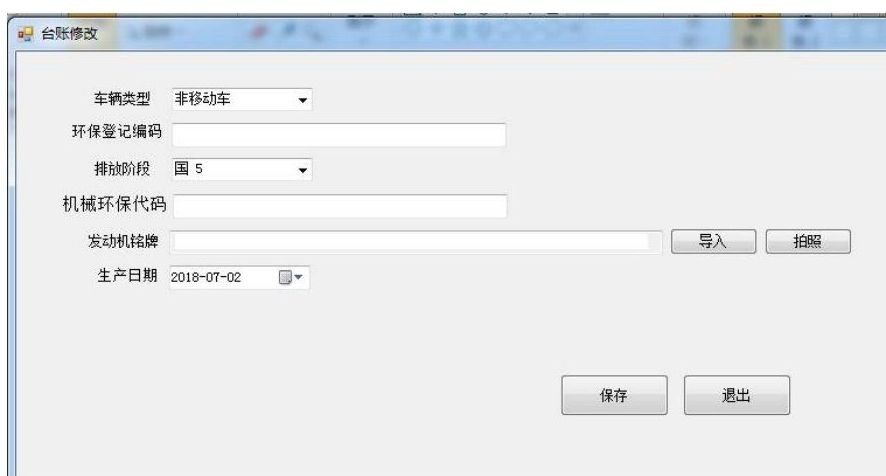

1.2、场内运输车辆台账登记

1.3、场内非道路移动机械台账登记

2、车辆台账数据查询

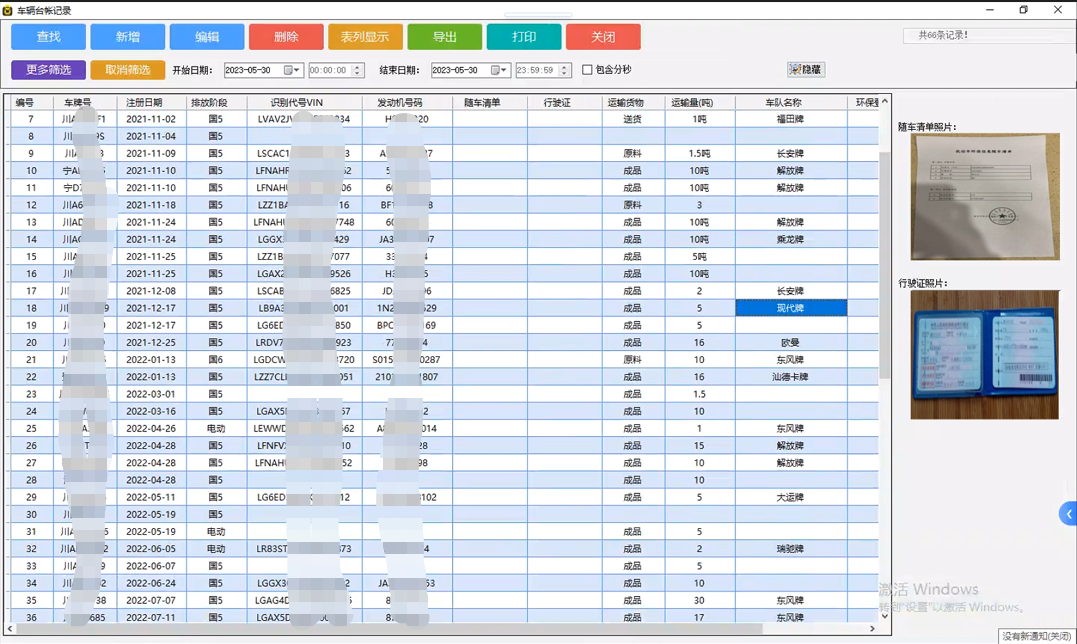

2.1、运输车辆台账查询

2.2、场内运输车辆台账、场内非道路移动机械台账查询

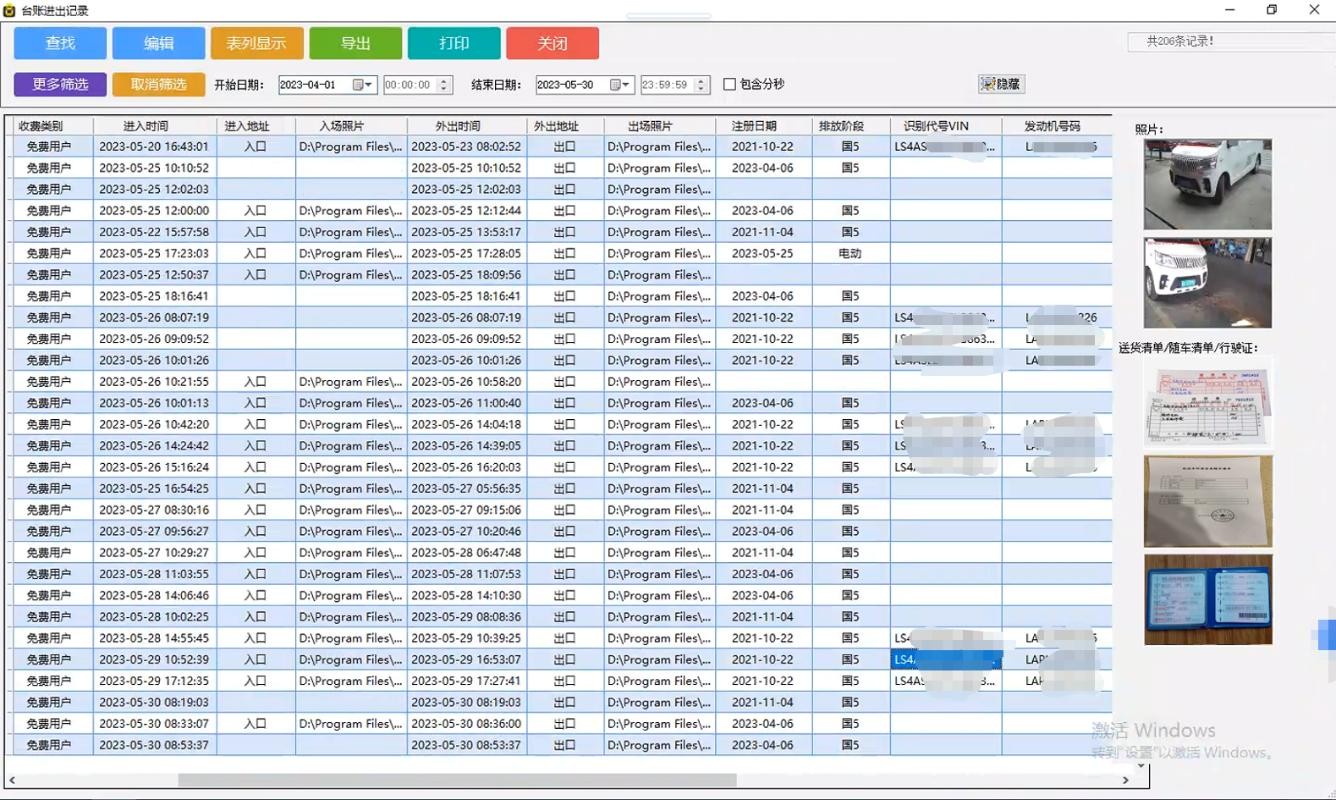

   2.3、已入场运输车辆台账信息查询

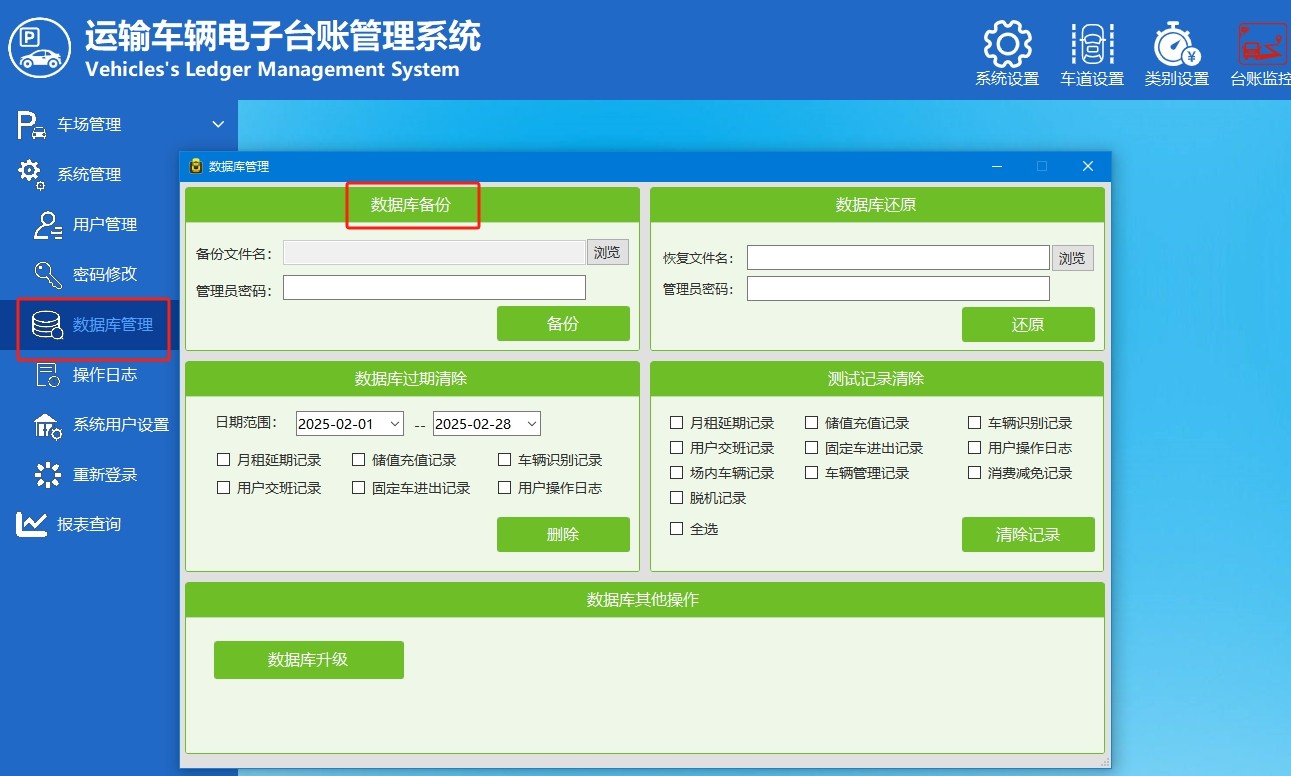

3、软件数据备份

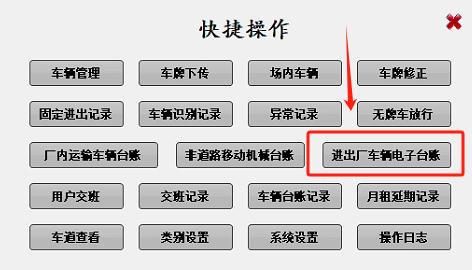

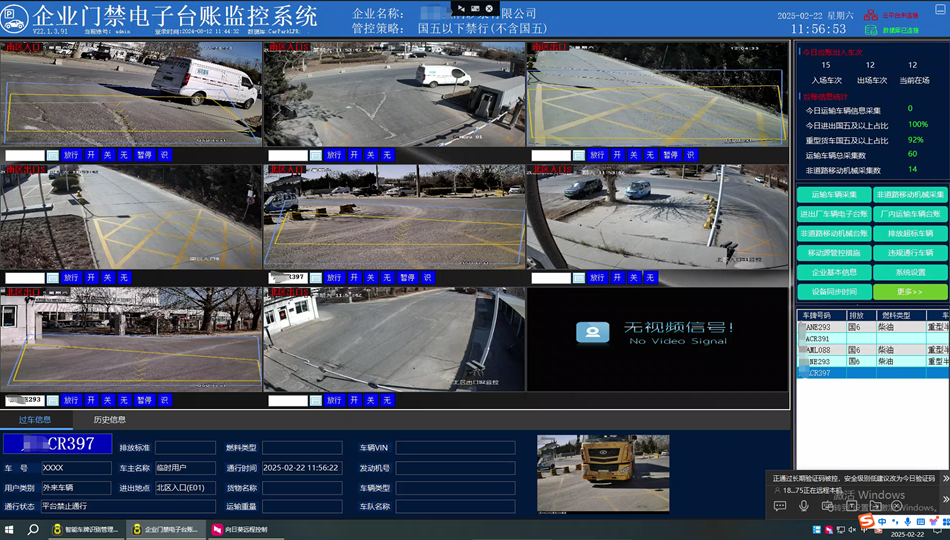

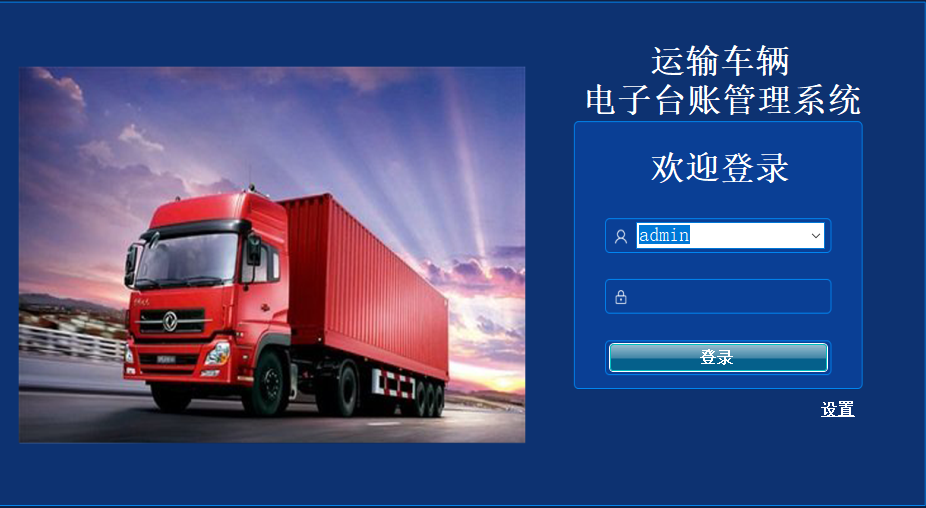

4、软件界面

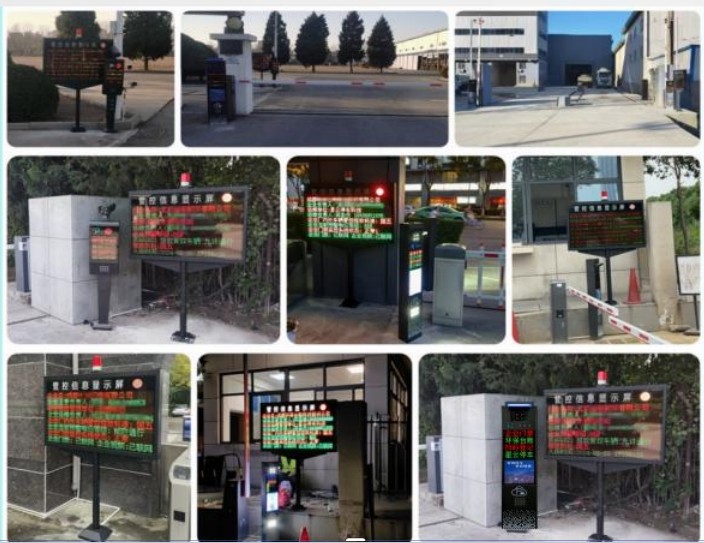

5、部分项目案例
